在AEM电解水制氢领域，气体交叉渗透是影响设备运行安全与可靠性的重要问题。讨论这一问题时，人们通常首先关注膜材料的选择性与阻气性能。然而，对于多电池串联的电解槽而言，氧中氢水平并不只取决于膜，还受到MEA设计、电解槽结构、流体管理及运行控制等多方面因素的影响。
所谓“氧中氢”，是指氧气流中的氢含量，与氢气流中的氧含量是两个不同的指标。控制氧中氢，关注的是氧气侧的气体组成及运行安全，不能直接等同于提高产品氢气的纯度。
在AEMHY近期开展的测试中，一台产氢量约为20 Nm³/h的AEM电解槽，在1.3 A/cm²电流密度下运行1000小时，氧中氢含量保持低于5000 ppm。该结果对应特定测试条件，体现了从材料到电解槽整体开展协同设计与验证的重要性。
膜材料是基础，MEA设计同样重要
膜材料需要在气体阻隔能力、氢氧根离子传导能力和长期稳定性之间取得平衡。仅追求某一项性能，可能会对电阻、能耗或耐久性产生影响。
与此同时，膜电极组件（MEA）中的催化层结构、离聚物分布及界面结合状态，也会影响局部电流分布、气体传输和长期运行表现。因此，膜的评价需要与MEA及电解槽的实际工况结合，不能仅依靠材料层面的单项数据判断整槽性能。
在适当的MEA结构中，还可以考虑在阳极催化层中引入消氢或氢气复合功能，作为降低氧气侧氢含量的补充措施。其适用性需要结合催化剂体系、局部气体组成、温度、压力及长期稳定性进行验证，同时评估对电解性能的影响。
消氢功能层的作用是处理到达相关反应区域的氢气，并不能替代对气体交叉来源的控制，也不能保证处理所有位置产生的氢气。
旁路电流：膜之外需要关注的氢气来源
多电池电解槽中的公共歧管、流道及与电解液接触的导电部件，可能构成非预期的电流路径。在一定结构和运行条件下，这些旁路电流可能在局部导电表面引发副反应，成为氧气侧氢气的额外来源。
这意味着，即使膜本身具有较好的阻气性能，氧中氢水平仍可能受到电解槽内部电气与流体结构的影响。
设计时需要进一步追问：电解液连通了哪些不同电位的区域？哪些金属表面可能成为非预期的反应界面？如何在满足流量分配的同时，限制旁路电流及相关副反应？
针对这些问题，可以结合具体结构，优化歧管和流道几何形状，并对相关润湿导电表面进行适当绝缘或隔离。措施是否有效，还需要通过整槽测试确认。
运行参数需要与结构设计共同优化
电解液浓度和温度既影响电解性能，也会改变电解液电导率及旁路电流行为。降低电导率可能有助于限制部分寄生电流，但也可能增加电阻损失。因此，不能简单地将降低浓度作为通用解决方案。
阳极与阴极之间的压差、流量分配、气液排出状态及密封质量，同样需要纳入设计与运行管理。不同措施针对的机制并不相同：控制跨膜压差不能替代旁路电流治理，增加消氢功能层也不能替代密封与结构优化。
有效的氧中氢控制，需要将以下因素共同考虑：
膜的阻气性能、离子传导能力和耐久性；
MEA界面稳定性与局部电流分布；
阳极侧可选的消氢或复合功能；
歧管、流道及相关导电表面的电气隔离；
阳极与阴极压差及气液流动管理；
电解液浓度、温度、密封和装配一致性。
从单点指标走向长期运行验证
氧中氢数据只有与测试条件结合，才具有明确的工程意义。电流密度、温度、压力、电解液条件、采样位置和测量方法，都会影响数据的解读。
长期稳态运行测试能够提供重要依据，而实际应用还需要根据预期工况，进一步评价低负荷、负荷变化、启停等条件下的表现。某一工况下的低氧中氢结果，不能自动代表全部运行范围。

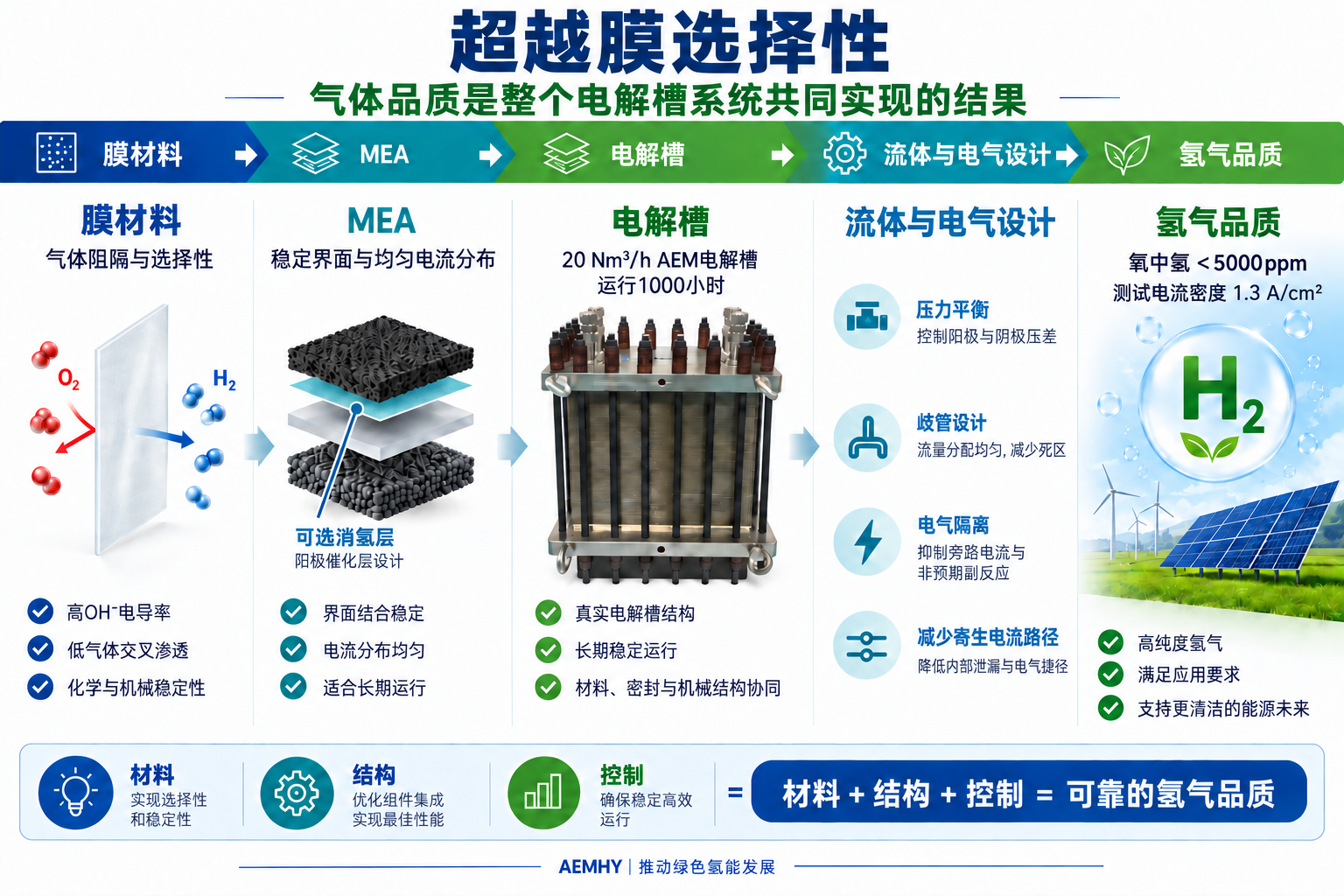

对于工业化AEM电解槽，目标是在产氢量、能耗、寿命与运行安全之间形成可验证的平衡。低氧中氢不仅体现膜材料的性能，也体现材料、MEA、电解槽结构和运行控制之间的协同能力。
AEMHY将持续围绕这些关键环节开展研发与验证，推动AEM电解水技术走向更稳定、可靠的工业应用。
